Como funcionam os medidores ultrassônicos de água: princípios básicos, estrutura e vantagens
Os hidrômetros ultrassônicos são dispositivos inteligentes que permitem a medição precisa do fluxo de água, aproveitando uma propriedade física fundamental: a velocidade das ondas ultrassônicas em um meio que flui está ligada à velocidade do fluxo do meio. Seu princípio operacional central pode ser resumido como "medição de diferença de tempo de propagação de onda ultrassônica/medição de diferença de frequência". Abaixo está uma análise detalhada de sua estrutura, lógica de funcionamento e etapas principais:
Um medidor de água ultrassônico consiste em 4 componentes internos principais que trabalham juntos para formar um sistema de medição completo:
1. Transdutores ultrassônicos
Normalmente instalado em pares (2 unidades), um a montante e outro a jusante do canal de fluxo de água. Esses transdutores desempenham duas funções: transmitir e receber ondas ultrassônicas. Quando energizados, convertem energia elétrica em ondas ultrassônicas (para transmissão); ao receber ondas ultrassônicas, eles convertem as ondas novamente em sinais elétricos (para saída).
2. Canal de Fluxo de Água
Projetado com recursos especiais (por exemplo, tubulações retas, estruturas de orientação-de fluxo) para garantir um fluxo de água estável e uniforme através da área de medição entre os transdutores. Isso minimiza o impacto do fluxo turbulento na precisão da medição.
3. Unidade de processamento de sinal
Ele recebe os sinais elétricos emitidos pelos dois transdutores, calcula a "diferença de tempo" ou "diferença de frequência" da propagação das ondas ultrassônicas e converte essa diferença em velocidade do fluxo de água.
4. Unidade de cálculo e exibição de dados
Usando a velocidade do fluxo de água e a área-secional fixa da tubulação, ele calcula a vazão instantânea e a vazão cumulativa por meio de uma fórmula dedicada. Esses valores são exibidos em uma tela (por exemplo, LCD). Além disso, esta unidade suporta armazenamento de dados e transmissão remota (por exemplo, funcionalidade AMR/AMI para gerenciamento inteligente de água).
II. Princípio-chave: Aproveitando a ligação entre a velocidade ultrassônica e a velocidade do fluxo
Quando as ondas ultrassônicas viajam pela água, sua velocidade é afetada pela direção do fluxo da água:
Propagação a jusante: O fluxo de água “aumenta” as ondas ultrassônicas, aumentando sua velocidade de propagação.
Propagação a montante: O fluxo de água “resiste” às ondas ultrassônicas, diminuindo sua velocidade de propagação.
Essa diferença de velocidade se manifesta diretamente como uma “diferença de tempo de propagação” ou “diferença de frequência”. O hidrômetro infere a velocidade do fluxo de água medindo essa diferença e, em seguida, calcula a taxa real de fluxo de água.
Com base no parâmetro medido, as tecnologias convencionais se enquadram em duas categorias, sendo o "método-de diferença de tempo" o mais amplamente utilizado:
1. Método-de diferença de tempo (tecnologia mais convencional)
Este é o princípio mais comum nos medidores de água ultrassônicos modernos. Seu núcleo é medir a diferença entre o “tempo necessário para as ondas ultrassônicas viajarem rio abaixo” e o “tempo necessário para viajar rio acima”. O processo é o seguinte:
Etapa 1: transmissão e temporização downstream
O transdutor a montante (T1) emite ondas ultrassônicas para o transdutor a jusante (T2). Como a direção da onda se alinha com o fluxo de água, a velocidade de propagação=a velocidade das ondas ultrassônicas em águas paradas (C, um valor fixo de aproximadamente 1450 m/s) + velocidade do fluxo de água (V).
Seja L=a distância em linha reta- entre os dois transdutores e S=o caminho acústico (distância real de propagação das ondas ultrassônicas, um valor fixo determinado pela estrutura do pipeline). O tempo de propagação downstream é calculado como:
T12 = S / (C + V)
Etapa 2: transmissão e temporização upstream
O sistema muda para o transdutor a jusante (T2), que emite ondas ultrassônicas para o transdutor a montante (T1). Agora, a direção da onda se opõe ao fluxo de água, então a velocidade de propagação=C - V. O tempo de propagação a montante é:
T21 = S / (C - V)
Etapa 3: Calculando a velocidade do fluxo de água
A unidade de processamento de sinal calcula a diferença de tempo ΔT=T21 - T12. Substituindo T12 e T21 nesta equação e simplificando (para eliminar o valor fixo C), a velocidade do fluxo de água (V) é derivada:
V = [S × ΔT] / [2 × T12 × T21]
Etapa 4: Cálculo da Taxa de Fluxo
Com a velocidade do fluxo de água (V) conhecida e usando a área-secional transversal fixa da tubulação do medidor (A, determinada pelo diâmetro do tubo, por exemplo, DN15, DN20), a vazão instantânea (Q) é calculada usando a fórmula "taxa de vazão=velocidade × -área da seção transversal":
Q = V × A
A vazão cumulativa é a integral da vazão instantânea ao longo do tempo (ou seja, o volume total de água utilizado durante um período).
2. Método de mudança-de frequência (tecnologia auxiliar)
Semelhante em lógica ao método-de diferença de tempo, mas mede a "diferença de frequência entre a propagação de ondas ultrassônicas downstream e upstream":
Ondas ultrassônicas são ondas mecânicas com frequência fixa. Ao viajar a jusante, o fluxo de água “comprime” as ondas, aumentando a frequência recebida pelo transdutor a jusante (efeito Doppler). Ao viajar rio acima, as ondas são “esticadas”, reduzindo a frequência recebida.
A unidade de processamento de sinal calcula a diferença de frequência ΔF=F1 (frequência recebida downstream) - F2 (frequência recebida upstream). Essa diferença é proporcional à velocidade do fluxo de água (V), permitindo ao medidor inferir V e calcular a vazão.
O método-de mudança de frequência é mais sensível à turbulência do fluxo e tem precisão um pouco menor que o método-de diferença de tempo. É usado principalmente em cenários industriais com tubos de grandes diâmetros e altas velocidades de fluxo.
III. Vantagens: Por que os medidores ultrassônicos de água estão substituindo os medidores mecânicos tradicionais
Em comparação com medidores de água mecânicos tradicionais (por exemplo, tipo-de palheta, tipo-turbina), os modelos ultrassônicos oferecem vantagens distintas, impulsionadas por seu princípio de funcionamento exclusivo:
Sem desgaste mecânico: Sem peças móveis (por exemplo, engrenagens, impulsores), a medição depende exclusivamente de ondas ultrassônicas. Isso estende sua vida útil para 10–15 anos – 2–3 vezes mais do que os medidores mecânicos.
Alta precisão de medição: Eles podem medir com precisão vazões baixas (por exemplo, gotejamento de água) com erros mínimos (normalmente atendendo aos padrões ISO 4064 Classe 1 ou Classe 2), eliminando o problema de "pequenos fluxos não medidos".
Forte capacidade anti-interferência: não são afetados por impurezas da água (por exemplo, sedimentos, ferrugem), e não requerem limpeza regular. Alguns modelos suportam instalação horizontal/vertical, adaptando-se a ambientes complexos de tubulações.
Compatibilidade de funcionalidade inteligente: facilmente integrado com recursos como compensação de temperatura (corrigindo pequenos impactos da temperatura da água na velocidade ultrassônica), leitura remota de medidores (AMR/AMI) e controle pré-pago-alinhando-se às necessidades de sistemas inteligentes de gerenciamento de água.
Conclusão
A lógica central dos hidrômetros ultrassônicos é "inferir a velocidade do fluxo de água a partir das diferenças de propagação ultrassônica e, em seguida, calcular a vazão a partir da velocidade". Essencialmente, eles convertem "taxa de fluxo diretamente não mensurável" em "diferenças de tempo/diferenças de frequência precisamente mensuráveis". Com seu design-livre de desgaste, alta precisão e recursos inteligentes, os medidores de água ultrassônicos se tornaram a escolha principal para atualizações globais de medidores de água, amplamente utilizados em edifícios residenciais, propriedades comerciais e instalações industriais.

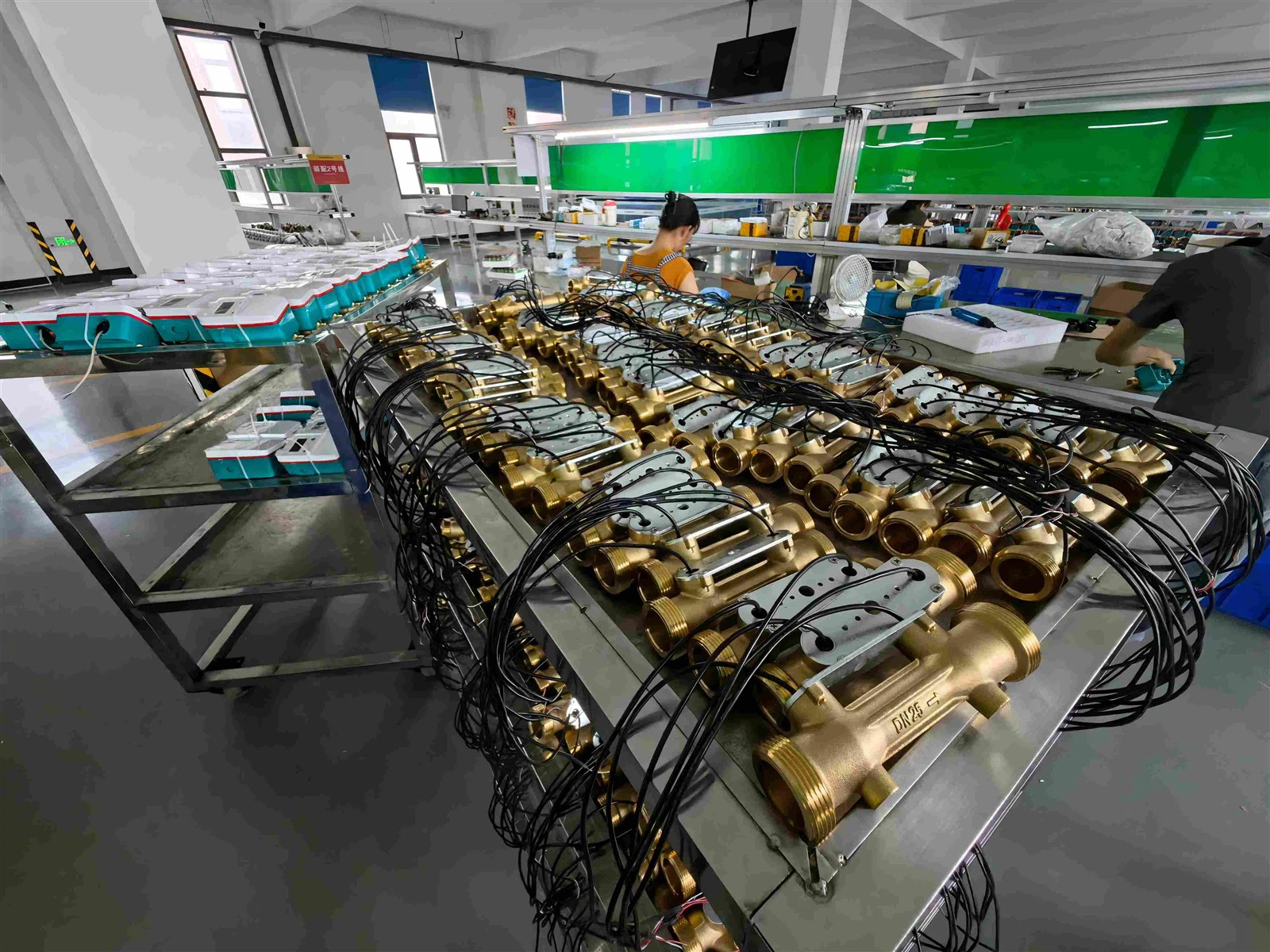

A Zhisheng Water Meter tem vasta experiência na produção de medidores de água ultrassônicos e na fabricação de placas principais, e é um fornecedor global de soluções de medidores de água inteligentes. É a melhor escolha para equipamentos de hardware de medidores de água inteligentes e soluções de software de medidores de água inteligentes.
